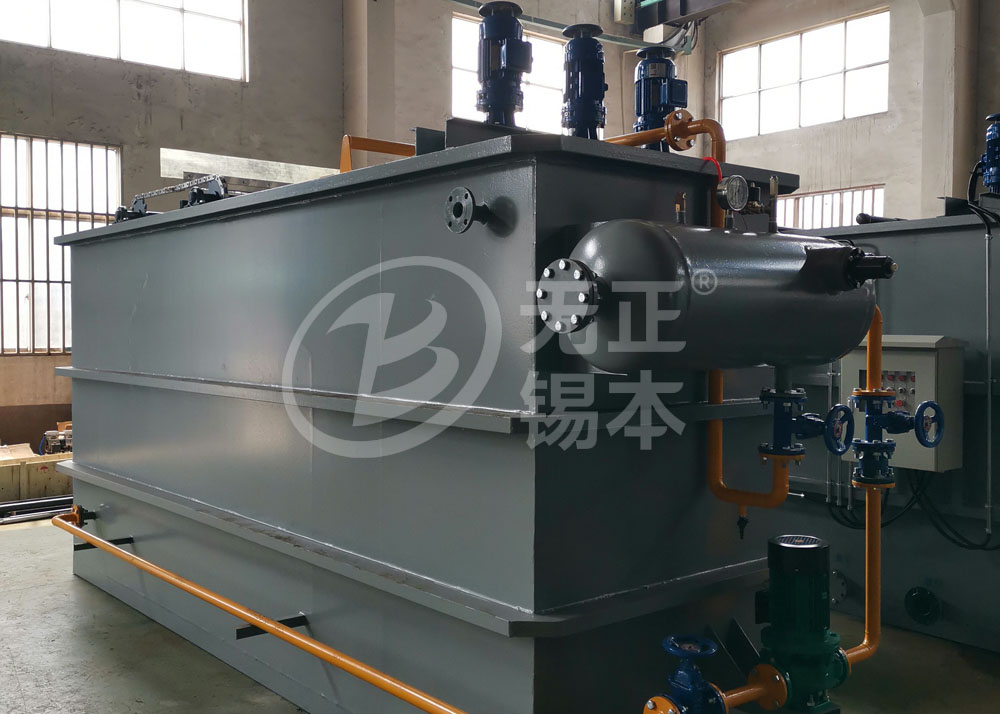

平流溶气气浮

一、用途

    溶气气浮设备主要用于水中比重近于1.0的微细悬浮颗粒的分离和去除。气浮法(DAF)就是在水中通入大量微细气泡,使其粘附于杂质颗粒上造成整体密度<1的状态,靠浮力使其上升至水面而使固液分离的一种净水法。DAF工艺的主要设计参数包括停留时间、絮凝时间、表面负荷率、回流比、溶气压力等。 气浮池的水力停留时间大致为5~35 min;表面负荷率为2.5~8m /(m .h)。优化溶气压力和回流比能够有效地降低水厂的运行和维护费用。此外由于停留时间短,气浮池的基建费用比沉淀池少,但却能获得更好的处理效果。

二、型号说明:


三、特点:

1. 占地小、电耗省、操作方便、管理简单;
 2. 溶气效率高,处理效果稳定,机、电、仪实现了一体化控制;

四、构造及工作过程:

    CDAF型组合气浮设备由气浮池体、溶气系统、溶气回流管路、溶气水释放装置、刮沫装置(根据用户需要可以分别采用组合式、行车式和链板式)和电控柜等部件组成。

    气浮主要起固液分离作用(同时可以降低COD、BOD、色度等)。在原水中加入絮凝剂PAC或PAM,经过有效絮凝反应(时间、药量和絮凝效果须由实验测定)后,原水进入组合气浮接触区。在接触区内,溶气水中的微气泡与原水中絮体相互粘合,一起进入分离区,在气泡浮力的作用下,絮体与气泡一起上升至液面,形成浮渣。浮渣由刮沫装置刮至污泥区。下层的清水通过集水管自流至清水池。其中一部分清水回流,供溶气系统使用,另一部分则排放。

    回流清水经过射流吸气装置,在一定的工作压力下,使空气最大限度地溶入水中,成为溶气水,溶气水在气浮接触区内,通过释放装置的快速减压释放,形成直径在30um~50um左右的微气泡。该微气泡即可与原水中絮体相互粘合。

五、主要技术参数表:

型号处理量(m3/h)溶气水量(m3/h)回流水泵电机(kw)加气电机(kw)刮沫机(kw)池体尺寸(mm)带反应段 池体尺寸(mm)
CDAF-10.5~10.3~0.50.550.550.181400*650*11001700*650*1100
CDAF-21.5~20.6~10.750.550.181800*700*13002200*700*1300
CDAF-32~31~1.50.750.750.372800*800*19003300*800*1900
CDAF-53~51.5~21.10.750.373000*1000*19003500*1000*1900
CDAF-105~102~31.50.750.374000*1200*21004500*1200*2100
CDAF-1511~153~52.20.750.374500*1500*21005000*1500*2100
CDAF-2016~205~72.20.750.374500*1800*21005000*1800*2100
CDAF-2521~256~830.750.375000*2000*21005500*2000*2100
CDAF-3026~308~1030.750.375500*2000*21006000*2000*2100
CDAF-4031~4010~155.50.750.376000*2200*21007000*2200*2100
CDAF-5041~5015~187.51.50.376000*2700*21007000*2700*2100
CDAF-6051~6018~207.51.50.557000*2800*21008000*2800*2100
CDAF-7061~7020~25111.50.558000*3000*21009000*3000*2100
CDAF-8071~8025~30111.50.559000*3200*210010000*3200*2100
CDAF-10091~10030~35152.20.559000*3600*210010500*3600*2100
CDAF-120101~12035~45152.20.559300*3800*230010600*3800*2300
CDAF-150121~15045~55152.20.7510500*3800*260012000*3800*2600

以上数据仅供参考,以最终确认为准。
